您當前的位置：首頁 -> 產品中心

軸用U型圈DUI

壓力≤(MPa)：40
速度≤(m/s)：0.5
溫度℃：-30/+80
材料：NBR/FKM PU
介質：液壓油、阻燃液、水、氣
應用：移動式液壓設備,重載油缸,機床,油壓機
訂購熱線：400-0087-996

產品詳情

-軸用密封圈

軸用U型密封

圈DUI

密封件

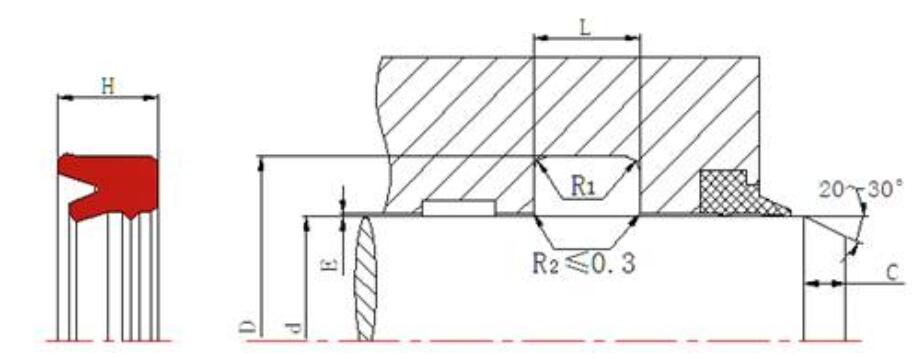

軸用U型密封圈DUI截圖圖

密封件

適用范圍 Application Range
型式代號TYPE	圖例DWG	壓力Pressure (MPa)	溫度Temperature(℃)	速度Sliding speed (m/s)	特征 Features	介質 Medium	標準或互換Standard or can fit the groove
DUI		40	-30/+80	0.5	標準設計內唇較短利于吸震	液壓油、阻燃油、水、氣	GB/T10708.1 RU0 IDI
DUR		40	-30/+80	0.5	重載設計雙唇		ISO 5597/1 RU3
DUC		40	-30/+80	0.5	重載設計雙唇帶支承環		ISO 5597/1 RU3B
DUA		40	-30/+80	0.5	小截面設計		ISO 5597/1 RU1 ISI
DUZ		40	-30/+80	0.5	小截面設計雙唇		ISO 5597/1 RU2
DUB		50	-30/+80	0.5	小截面設計雙唇帶支承環		ISO 5597/1 RU2B
DUL		40	-30/+80	0.5	具有回流設計		ISO 5597/1 RLS/RLM
DUS		25	-30/+80	0.5	與斯特封有同樣的溝槽設計尺寸表參看DSJ斯特封		ISO 7425/2 GB/T15242.3 RU6

密封件

材料 - Material
密封環Seal	支承環Back-UP Ring
PU	POM/PTFE/PA

密封件

工作壓力 Pressure	160bar	250bar	400bar
擠出間隙 Max Gap E	E≤0.6mm	E≤0.4mm	E≤0.3mm

密封件

訂貨范例 Order Example for standard version:

軸徑 Rod Diameter d=100mm

溝槽底徑 Groove Diameter D=120mm

密封件高度 Seal Width H=12mm Type DUR

訂貨號 Order Code: DUR 100*120*12

密封件

Installation Dimension table based on Metric Size

公制溝槽尺寸

桿徑d h9	溝槽底徑D H10	槽寬L+0.2	H	C≥
20~50	d+8	6.3	5.7	3
20~50	d+10	6.3	5.7	3.5
20~100	d+8	7	6	3
20~150	d+8	7.5	6.5	3
20~150	d+10	7.5	6.5	3.5
20~100	d+10	8	7.2	3
20~150	d+10	8	7.2	3.5
20~150	d+8	8.5	7.5	3
20~150	d+10	8.5	7.5	3.5
20~200	d+8	9	8	3
20~50	d+10	9	8	3.5
20~100	d+8	10	9	3
20~100	d+10	10	9	3.5
20~100	d13	10.5	9.5	5
20~200	d+10	11	10	3.5
20~150	d+15	11	10	5
20~200	d+8	12.5	11.5	3
20~200	d+10	12.5	11.5	3.5
20~200	d+15	12.5	11.5	5
20~200	d+10	13	12	3.5
50~200	d+15	13	12	5
20~250	d+20	13	12	6.5
20~150	d+20	14.5	13.5	6.5
50~200	d+10	15	14.3	3.5
50~250	d+20	16	15	6.5
100~300	d+25	16	15	7
100~300	d+30	19	18	7
100~300	d+25	20	19	7

密封件

如何貯存密封件?

密封件作為密封配件之一，在工業生產行業中應用廣泛，且用量之大。有些企業都會儲備些常用的密封件以備不需之需。讓人擔心的事就是密封件保存環境，而東晟密封件告訴您……如何貯存密封件?如果密封件存儲不好的話，就會造成密封件大量浪費。下面具體看一下密封件都有哪些貯存條件，才能更好地保存密封件。
