浮動油封密封件的常見設計結構及用途
來源：廣東東晟密封科技有限公司更新時間：2016-04-21
浮動油封密封件的常見設計結構及用途
浮動油封密封件常見的設計結構分為A型和B型，以及其它特殊型設計。

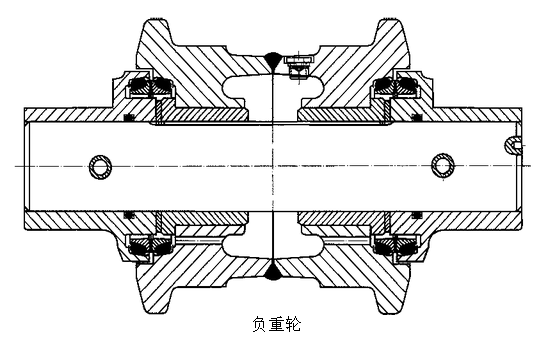

A型浮動油封密封件應用為廣泛，各種工程機械行走機構的驅動輪、導向輪、支重輪、鏈托輪、以及車輪輪轂、減速機、螺桿輸送機構等旋轉密封處都可以使用到。浮動油封密封件由一對錐形浮動密封環和一對O型密封圈組成，裝配在內腔也呈錐面的浮動密封座里。浮動油封件壓緊時，根據安裝間隙A的不同，O型密封圈壓縮量隨之變化，浮動密封環密封面的接觸比壓也相應變化，以適應不同密封環境的需要。
浮動密封環背部錐面角度一般為15°或20°設計，針對不同使用需要也有8°或其他角度的設計。15°或20°的設計可以使浮封環密封面獲得較大的接觸比壓，以應對較高的內部操作壓力以及阻止外界污染物侵入。8°的設計可以使浮動密封環密封面獲得比較均勻的接觸比壓，適應于存在外部壓力及振動的工況。與浮動密封環對應，浮封座內腔錐面角度一般為10°設計，也有12°、15°等其他角度的設計。合理的設計可以使裝配好的浮動油封在保證要求的安裝間隙A的條件下，浮封環密封面接觸比壓達到0.4~0.6MPa之間，適用與大多數場合的應用。并且過大的接觸比壓達，會導致浮動密封環密封面過度發熱，甚燒壞與之接觸的橡膠O型密封圈。為保證壓縮的橡膠O型密封圈能傳遞足夠的扭矩而不打滑，需要浮動密封環的背錐面與浮動密封座的內錐面有較大的表面粗糙度，一般要求達到Ra6.3~12.5μm。A型浮動油封的浮動密封座有時因?yàn)殡y于加工，可以使用配套的成型座套。
浮動密封環密封面的設計分為平面型和球面型。平面型較為通用。球面型分為單球面和雙球面兩種。球面型密封面特點是接觸時可確保形成閉合的圓形密封線。實際在軸向力的作用下，浮動密封環發生輕微形變，接觸區域形成很窄的環面，密封可靠性高，散熱性能好。并隨磨損程度的加大，浮封環繼續變形，使接觸面不斷向內側偏移，直到抵達密封面內徑，延長了浮封環的使用壽命。浮封環從密封面到內徑的區域一般采用階梯式、內錐面（斜面）或內球面式設計。內錐面（斜面）或內球面式設計的好處是使?jié)櫥屯ㄟ^離心力和毛細作用，進入密封面，保證密封面的充分潤滑和冷卻。對于整體硬化的浮封環，理論上接觸密封面可以一直向內偏移浮封環內徑處。
B型浮動油封密封件是針對高負載設備設計的，常用于各種重型采礦設備易發生較大振竄、沖擊的部位，如采煤設備搖臂、鏈輪、減速機等。它由一對截面為L形的浮封環和一對膠圈（橡膠碟形彈簧）組成，裝配在L形浮封座內，原理與A型相似。由于膠圈的變形能力大于O型密封圈，因此可以提供更大的浮動范圍。另外L形浮封座也易于加工，B型浮動油封的裝配也較為方便。
浮動油封密封件常見的設計結構分為A型和B型，以及其它特殊型設計。
A型浮動油封密封件應用為廣泛，各種工程機械行走機構的驅動輪、導向輪、支重輪、鏈托輪、以及車輪輪轂、減速機、螺桿輸送機構等旋轉密封處都可以使用到。浮動油封密封件由一對錐形浮動密封環和一對O型密封圈組成，裝配在內腔也呈錐面的浮動密封座里。浮動油封件壓緊時，根據安裝間隙A的不同，O型密封圈壓縮量隨之變化，浮動密封環密封面的接觸比壓也相應變化，以適應不同密封環境的需要。
浮動密封環背部錐面角度一般為15°或20°設計，針對不同使用需要也有8°或其他角度的設計。15°或20°的設計可以使浮封環密封面獲得較大的接觸比壓，以應對較高的內部操作壓力以及阻止外界污染物侵入。8°的設計可以使浮動密封環密封面獲得比較均勻的接觸比壓，適應于存在外部壓力及振動的工況。與浮動密封環對應，浮封座內腔錐面角度一般為10°設計，也有12°、15°等其他角度的設計。合理的設計可以使裝配好的浮動油封在保證要求的安裝間隙A的條件下，浮封環密封面接觸比壓達到0.4~0.6MPa之間，適用與大多數場合的應用。并且過大的接觸比壓達，會導致浮動密封環密封面過度發熱，甚燒壞與之接觸的橡膠O型密封圈。為保證壓縮的橡膠O型密封圈能傳遞足夠的扭矩而不打滑，需要浮動密封環的背錐面與浮動密封座的內錐面有較大的表面粗糙度，一般要求達到Ra6.3~12.5μm。A型浮動油封的浮動密封座有時因?yàn)殡y于加工，可以使用配套的成型座套。
浮動密封環密封面的設計分為平面型和球面型。平面型較為通用。球面型分為單球面和雙球面兩種。球面型密封面特點是接觸時可確保形成閉合的圓形密封線。實際在軸向力的作用下，浮動密封環發生輕微形變，接觸區域形成很窄的環面，密封可靠性高，散熱性能好。并隨磨損程度的加大，浮封環繼續變形，使接觸面不斷向內側偏移，直到抵達密封面內徑，延長了浮封環的使用壽命。浮封環從密封面到內徑的區域一般采用階梯式、內錐面（斜面）或內球面式設計。內錐面（斜面）或內球面式設計的好處是使?jié)櫥屯ㄟ^離心力和毛細作用，進入密封面，保證密封面的充分潤滑和冷卻。對于整體硬化的浮封環，理論上接觸密封面可以一直向內偏移浮封環內徑處。
B型浮動油封密封件是針對高負載設備設計的，常用于各種重型采礦設備易發生較大振竄、沖擊的部位，如采煤設備搖臂、鏈輪、減速機等。它由一對截面為L形的浮封環和一對膠圈（橡膠碟形彈簧）組成，裝配在L形浮封座內，原理與A型相似。由于膠圈的變形能力大于O型密封圈，因此可以提供更大的浮動范圍。另外L形浮封座也易于加工，B型浮動油封的裝配也較為方便。
