Dsh Seals產品系列丨四氟雙向彈簧泛塞封密封圈——高性能動態密封解決方案技術白皮書！
來源：廣東東晟密封科技有限公司更新時間：2025-03-28
?一、產品結構與技術定義?

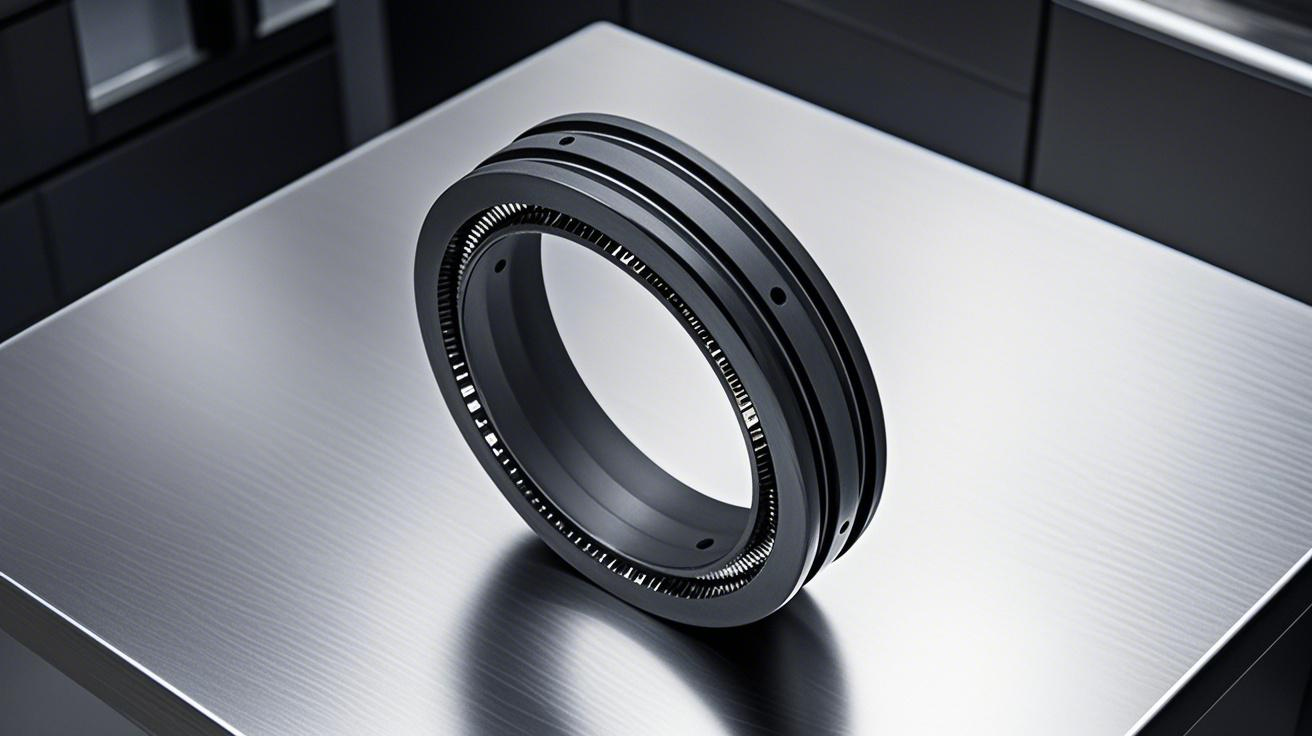

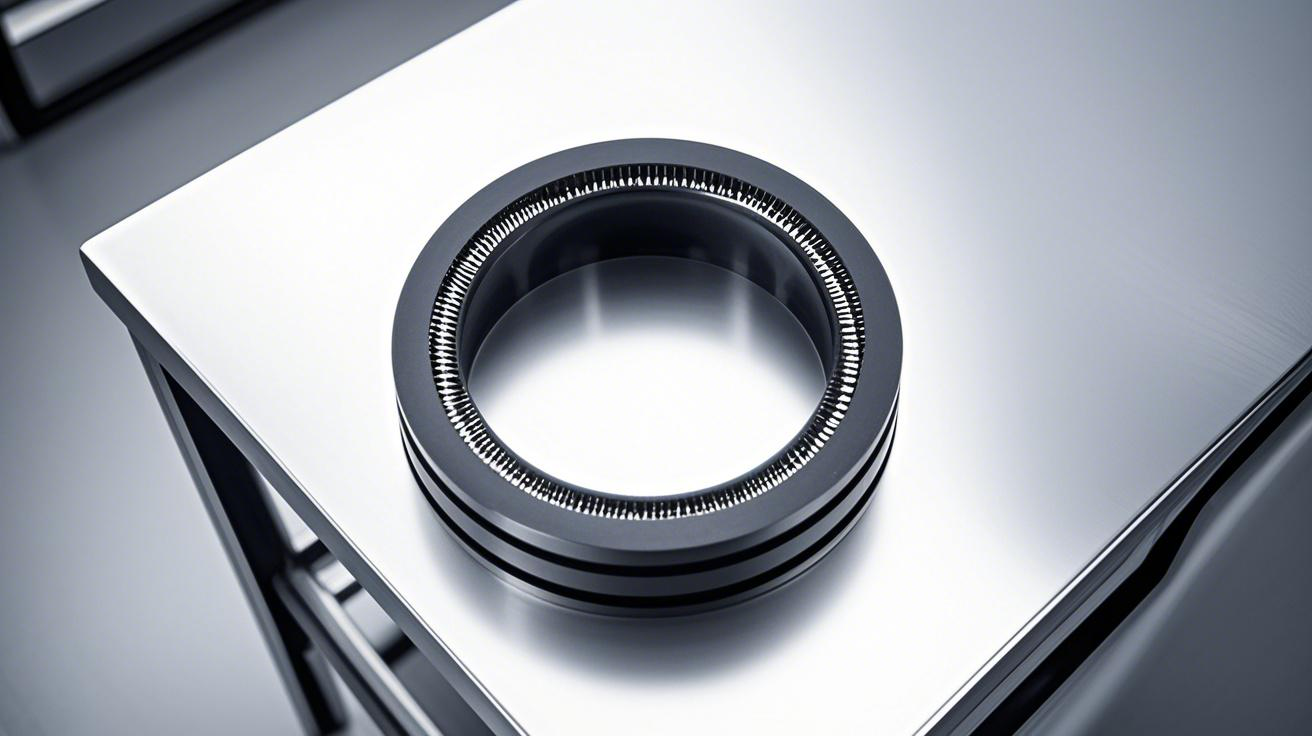

四氟雙向彈簧泛塞封密封圈（PTFE Spring-energized Seal）是一種基于?聚四氟乙烯（PTFE）復合材料?與?雙向螺旋彈簧預緊系統?的先進動態密封裝置，其核心構成為：
l ?密封主體?：采用PTFE基體經?碳纖維增強改性處理?（CFR-PTFE），摩擦系數≤0.1（ASTM D1894），洛氏硬度M級（ASTM D785）。
l ?彈性元件?：316L不銹鋼制雙向螺旋彈簧（EN 10270-3標準），提供軸向動態預緊力補償（預緊力公差±10%）。
?技術特征定義?：
l ?泛塞封（Spring-energized Seal）?：通過彈性體預載實現零泄漏動態密封，適用于旋轉/往復復合運動（ISO 3601-3）。
?工作邊界條件?：
l 壓力范圍：0.1~40MPa（ASME B16.34壓力等級Class 2500）
l 溫度耐受：-60℃~+260℃（ASTM D1329低溫脆性測試通過）
l 線速度極限：18m/s（DIN 3761動態密封測試認證）
?二、材料工程創新?
l ?PTFE復合改性技術——四氟雙向彈簧泛塞封密封圈?
1. ?碳纖維增強（20wt%）?：提升抗蠕變性能（壓縮永久變形率＜5%，ASTM D395），降低磨損率（PV值達50MPa·m/s）。
2. ?納米級孔隙填充?：采用氣相沉積工藝消除材料晶界缺陷，介質滲透率＜1×10?1? m2（ASTM F316）。
l ?彈簧預緊系統優化——?
1. ?雙螺旋結構應力分布?：有限元分析（FEA）優化彈簧圈徑比（D/d=8），實現軸向載荷均勻分布（載荷偏差＜5%）。
2. ?動態跟隨性提升?：彈簧剛度系數K=50N/mm（ISO 10243），確保0.01mm級磨損實時補償。
?三、核心競爭優勢分析?
l ?極端工況適應性——四氟雙向彈簧泛塞封密封圈?
1. ?熱力學穩定性?：玻璃化轉變溫度（Tg）＜-100℃（DSC測試），熱分解溫度＞400℃（TGA驗證）。
2. ?化學惰性驗證?：通過NACE TM0177標準酸性介質（pH 0-14）浸泡試驗（3000h無溶脹）。
l ?動態密封效能——?
1. ?泄漏率控制?：氦質譜檢漏法驗證泄漏率＜1×10?? Pa·m3/s（ISO 15848-1 CL500等級）。
2. ?摩擦功耗優化?：扭矩測試顯示功耗降低42%（對比傳統橡膠密封，ISO 16047）。
l ?合規性認證——?
l FDA 21 CFR 177.1550食品接觸材料規范。
l USP Class VI醫療器械生物相容性認證。
l ATEX 2014/34/EU防爆指令（Zone 1/21適用）。
?四、典型工業應用場景?
|
?行業? |
?應用設備? |
?工況挑戰? |
?解決方案效能? |
|
?化工流程? |
高壓反應釜攪拌軸密封 |
40MPa壓力波動+98%硫酸介質 |
零泄漏運行周期＞15,000h（API 682標準） |
|
?制藥裝備? |
旋轉式滅菌柜動密封 |
260℃飽和蒸汽+頻繁啟停 |
啟停循環＞10?次（EN 12266-2測試） |
|
?食品加工? |
無菌灌裝機旋轉分配器 |
18m/s線速度+FDA清潔度要求 |
微生物污染風險等級降低至ISO 14644-1 Class 5 |
|
?液壓系統? |
伺服液壓缸活塞桿密封 |
高頻往復運動（＞5Hz）+壓力沖擊 |
動態追隨滯后角＜0.5°（ISO 10766驗證） |
?五、安裝工程規范與失效模式分析?
l ?裝配技術要求——四氟雙向彈簧泛塞封密封圈?
1. 配合表面粗糙度：Ra≤0.4μm（ISO 4287），橢圓度公差＜IT6級（ISO 286-2）。
2. 潤滑劑選擇：全氟聚醚（PFPE）基脂，粘度指數＞200（ASTM D2270）。
l ?典型失效模式庫（FMEA）——?
|
?失效模式? |
?觸發機理? |
?預防措施? |
|
彈簧應力松弛 |
高溫環境晶格滑移（＞200℃） |
采用冷作硬化處理彈簧（硬度HRC 45-50） |
|
密封唇微觀龜裂 |
臭氧/紫外線長期暴露 |
添加抗老化劑（苯并三唑類，0.5wt%） |
|
介質滲透失效 |
納米孔隙再生（壓力循環） |
預加載壓力＞1.2倍工作壓力（ISO 3601-5） |
?六、技術經濟性評估?
l ?生命周期成本（LCC）?：對比傳統橡膠密封件，維護間隔延長300%，綜合成本下降52%（基于ISO 15663計算模型）。
l ?能效收益?：摩擦功耗降低帶來的年節能量＞15kWh/密封位（按IEC 60034-30-1測算）。
?七、結論?
四氟雙向彈簧泛塞封密封圈通過?PTFE復合改性技術?、?彈簧預緊系統優化?及?極端工況驗證體系?，構建了動態密封領域的技術標桿。其在40MPa高壓、260℃熱載荷及強腐蝕介質下的性能穩定性（MTBF＞60,000h），已通過API 682/ISO 3601等國際標準驗證，為流程工業裝備的可靠運行提供底層技術保障。
攝/撰/排/設:曹丘仁旭
以上內容如有雷同請即聯系本站長，即刻下線內容！
以上所有內容僅供參考不作實際之用！
